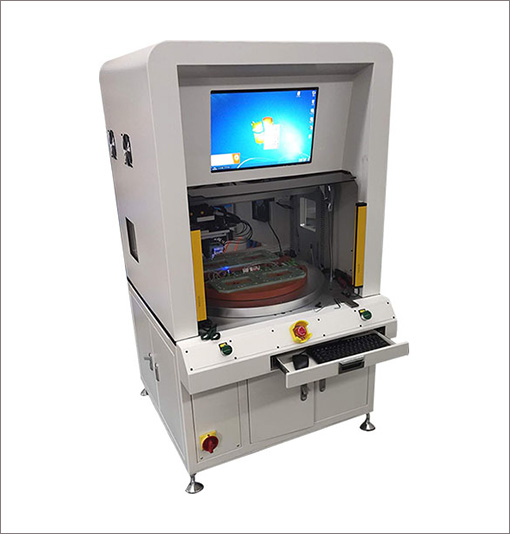

 ATE设备检测-HZX_KCKF2016A



奥谱迈讯光学自主研发Notebook键盘全自动检测设备
并利用了传感器及力学模型分析的原理对原始设备进行了创新.
设备可以将键盘的轻触导通性,重压导通性,导通值状况及键帽分点测试进行集成,并通过力学模型数据分析有效直
观的让我们知道每颗键帽的按压状况.设备整体测试时间短,数据分析运行稳定,并且能为键盘代工节省大量成本,希
望能为您在自动化测试上带来更多的便利。
示范点:
完成每个键帽上的多点按压测试(根据客户需求)
测试出每颗键帽的轻触不良
测试出每颗键帽的重压不良
测试出每颗键帽的导通值是多少(Fire on点的荷重来判断)
产品详情:
测试物品说明:主要测试Rubber Dome force及Stroke。
传统工艺检测方式(使用人工进行触感测试,误差范围较大)
本厂自主研发ATE测试设备,按照6段点的分布(可以精确在5g范围),来判断产品是否有存在问题。
结合FP导通测试方面:增加导通阻抗测试,LED灯测试和微短路阻抗测试等。能够准确判断过灵敏和重压问题!
设备参数:
长990mm*宽1100mm*高1660mm(三色灯可折叠最大高度2020mm)
设备动力电源要求:220V
设备动力功率要求:2kw
设备控制电源要求:24v
设备控制电源功率:320w
PCB板控制电压要求:3.3V
PCB板控制电压功率:15w
备注:
设备只需220V电压便可操作,轻便灵活,公用性较高。可同时测试两片键盘。
简要叙述:
安全方面:
光栅使用(高密度型),使用微动开关防止碰撞。手动急停按钮等防护!
机台所有电机均使用绝对是伺服控制,(无光电开关)不会依靠传统式光电来控制距离。
测试头:伺服加控制器,能够使用坐标 急速建模;极大提高机台换机种的速度。
机架:全部使用钣金焊接(烤漆-美术白)
运动模组:上银(HIWIN)KK模组
电机和驱动:台达
